電動汽車快速充電技術原理介紹

  2016-01-10

分享到:

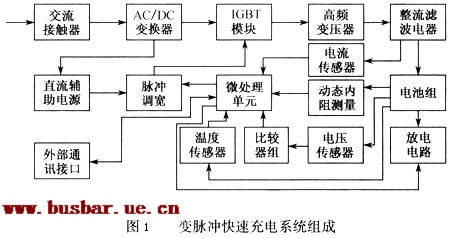

 電動汽車充電樁作為電動汽車的能量補給裝置,其充電性能關系到電池組的使用壽命、充電時間。這也是消費者在購買電動汽車之前最為關心的一個方面之一。實現對動力電池快速、高效、安全、合理的電量補給是電動汽車充電器設計的基本原則,另外,還要考慮充電器對各種動力電池的適用性。圖1所示為快速充電器的控制系統組成,該系統區別于傳統充電器所采用的連續電流充電和脈沖電流充電方式,采用了智能化的變脈沖充電方式,即采用如圖2所示的充電電流脈沖,包括充電脈沖T1間歇脈沖T2以及放電脈沖T3。



圖片3
圖片8

圖3為典型的地面充電站中充電器的方案,該充電器由一個能將輸人的交流電轉換為直流電的整流器和一個能調節直流電功率的功率轉換器組成,通過把帶電線的插頭插入電動汽車上配套的插座中,直流電能就輸入蓄電池對其充電。充電器設置了一個鎖止杠桿以利于插入和取出插頭,同時杠桿還能提供一個確定已經鎖緊的信號以確保安全。根據充電器和車上電池管理系統相互之間的通訊,功率轉換器能在線調節直流充電功率,而且充電器能顯示充電電壓、充電電流、充電量和充電費用。這只是充電樁的基本原理,許多細節問題都應在實際應用中不斷改進,已得到最便捷的使用方案。

 圖片6



原理結構

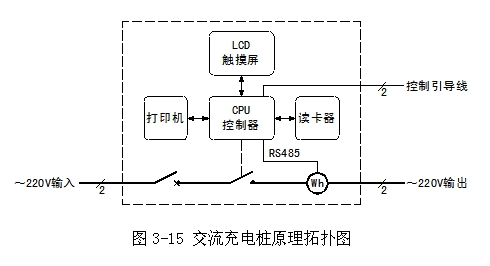

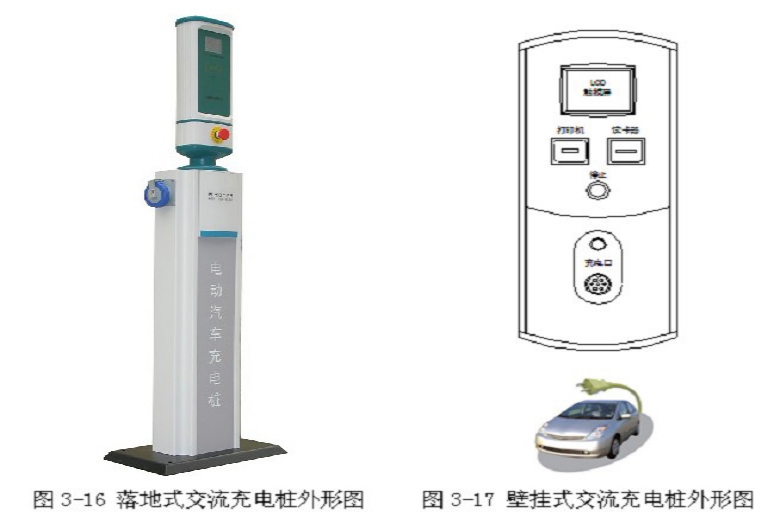

交流充電樁的電氣原理如圖3-15所示,分為落地式和壁掛式兩種外形結構,如圖3-16所示和3-17所示。

圖片7

         圖片9

■功能特點

1)   人機交互界面采用大屏幕LCD彩色觸摸屏,充電可選擇定電量、定時間、定金額、自動(充滿為止)四種模式;顯示當前充電模式、時間(已充電時間、剩余充電時間)、電量(已充電電量、待充電電量)及當前計費信息。

2)   讀卡器用于身份識別、記錄電量消費信息。打印機用于消費票據打印。

3)   完備的安全防護措施:

n          緊急停止充電按鈕;

n          輸出過流保護功能;

n          輸出漏電保護功能;

n          自動判斷充電連接器、充電電纜是否正確連接。當交流充電樁與電動汽車正確連接后,充電樁才能允許啟動充電過程;當交流充電樁檢測到與電動汽車連接不正常時,立即停止充電;

n          具有阻燃功能。

n

■  技術指標

1)   環境條件

n          工作溫度:-20℃~+50℃;

n          相對濕度:5%~95%;

n          海拔高度:≤2000米。

2)   工作電源

n          交流工作電壓:220V±15%;

n          交流工作頻率:50Hz±1Hz;

n          額定輸出功率:3.5kW、7kW。

3)   結構防護

n          充電樁殼體堅固,防護等級IP54,結構上防止手觸及帶電部分。

n          充電樁金屬外殼和零件采用雙層防銹處理,非金屬外殼具有防氧化保護膜或進行防氧化處理。

n          充電樁內部印制電路板、接插件進行防潮濕、防霉變、防煙霧處理,滿足TH工作條件。

4)   平均故障間隔時間:MTBF≥50000h。
