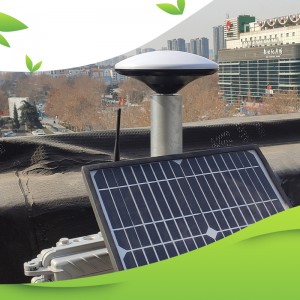

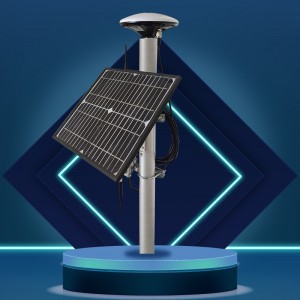

清易廠家QY-19 GNSS位移監測站產品概述

工作原理

GNSS的基本原理是測量出已知位置的衛星到用戶接收機之間的距離，然后綜合多顆衛星的數據就可知道接收機的具體位置。要達到這一目的，衛星的位置可以根據星載時鐘所記錄的時間在衛星星歷中查出。而用戶到衛星的距離則通過記錄衛星信號傳播到用戶所經歷的時間，再將其乘以光速得到（由于大氣層電離層的干擾，這一距離并不是用戶與衛星之間的真實距離，而是偽距（PR）：當GPS衛星正常工作時，會不斷地用1和0二進制碼元組成的偽隨機碼（簡稱偽碼）發射導航電文）。注： 因為差分定位，至少要有一個基準站，因此必須至少要使用2臺設備。

清易廠家QY-19 GNSS位移監測站技術參數

設備參數

信號：   GPS: LlC/A, L2C

北斗:B1I, B2I

GLONASS: L1OF, L2OF

Galileo: E1-B/C, E5b

單點定位精度：<1.5m

RTK定位精度：水平∶±10 mm

垂直∶±10 mm

初始化可靠性：大于 99.9%

首次定位時間-電臺方案：冷啟動<30s 溫啟動<30s 熱啟動<30s

數據更新率：1Hz

數據格式：NMEA-0183

防塵防水：IP67級標準

功耗：小于2.5W

其他參數

◇信號傳輸：4G無線數據傳輸、LoRa、RDSS北斗短報文通訊

◇供　　電：太陽能+鋰電池組合供電

◇工作溫度：-40～85℃

◇工作濕度：0～95%RH（非凝露）

◇太陽能板: 10W

◇鋰 電 池：10.4Ah

◇上報間隔：1分鐘～24小時可設置，支持密報

清易廠家QY-19 GNSS位移監測站產品特色

◆采用北斗與GPS雙星四頻GNSS模塊，可單北斗或單GPS定位，也可聯合RTK定位

◆高度靈活的分體式設計，適用于變形監測、網絡參考站、駕考系統、機械控制等系統集成。

◆450MHz超高頻無線電臺適用基準站和流動站作業，通訊協議支持透明傳輸、TT450S

◆預留以太網、4G通訊

◆支持GPS信號和L2C現代化改造后的GPS信號

◆支持自動差分，差分格式支持RTCM2.X、RTCM3.X以及CMR

◆可遠程設置、下載、查看數據等等。

應用領域

廣泛應用于山體邊坡變形監測、尾礦庫變形監測、水庫大壩變形監測、橋梁變形監測、建筑物形變監測等靜態位移測量以及變形監測、網絡參考站、駕考系統、機械控制等系統集成。

售后服務：質保一年，終身維護。
