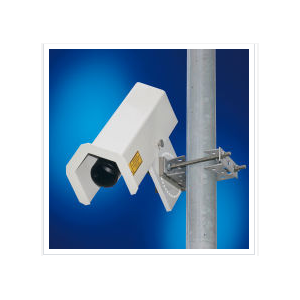

SHM 30 激光雪深傳感器

SHM 30 激光雪深傳感器簡介：

   SHM 30 激光雪深傳感器采用激光自動監測，是一種數字化水位雪深測量?jī)x器，具有體積小、功耗低、測量精度高、工作穩定可靠、操作簡單、可全天候工作等特點。探測儀接入自動站采集系統，每5分鐘實時上傳降雪量數據，業務人員可通過配套軟件對雪深進行實時監測，為我國“自動雪深觀測”科研項目提供對比觀測數據，同時還能更好地提供決策服務及公眾服務。

   德國 SHM 30 積雪計發射調制的可見激光，通過比較相位來測量與一個物體的距離。 為了計算雪的深度，用戶可以用測到的距離和0水平面相減，來計算偏移量。

SHM 30 雪深計按以下標準和指令制造和測試:

  1. 規章委員會2004/108/EC規章符合有關電磁兼容（EMC）的聯邦相關法律，遵從EN 61326標準的要求。

  2.依照 IEC/ EN 60825-1:2007 及從其固有潛在危險的角度而言，SHM 30 達到 2 類激光設備的標準。

  3 技術數據3.1 規格說明Label

部件號SHM 30 (RS232)

  012840-640-22SHM 30 (RS232 & 關閉加熱選項)

  012840-641-22SHM 30 (RS422)

  012840-642-22

SHM 標簽& 部件號激光

激光：650nm 激光二極管; 紅光激光等級：650nm, 可見, 2類激光, 遵從IEC825-1/EN60825, class II (FDA21 CFR)

輸出功率： < 1 mW

激光發散度 ： 0.6 mrad（毫弧度）

   光柱直徑：< 11 mm 10 m距離內

          < 35 mm 50 m距離內

          < 65 mm 100 m 距離內

激光參數

測量參數:雪深雪深：0～15 m (0～50 ft)

測量精度（95%統計范圍）：< ± 5 mm

可編程測量間隔：1min～24H

單次測量時間：6 s

測量值精度：1 mm

測量參數: 雪深

測量參數：硬目標的距離距離范圍（在自然的漫反射表明）：0.1～15 m

測量時間：0.16～6 s

測量參數: 硬目標的距離

電氣參數功耗:0.5～1 W (無加熱)< 12 W (有加熱)

供電:10～30 VDC (無加熱)15～24 VDC (有加熱)

安全與環境參數

環境條件:ISO 10109-11

防護等級:IP 65EMC  EN 61326-1:2006

電氣設備常規安全要求:EN 61010-1:2001

安全參數

工作參數工作溫度:-40℃～+50℃

工作濕度:0 %～100 %

加熱啟動溫度:< 0℃ (可編程)

工作參數

尺寸和重量傳感器尺寸:(L × W × H)  303 mm × 130 mm × 234 mm

傳感器重量:2.5 kg

安裝夾重量:0.7 kg包裝尺寸(L x W x H)  440 mm x 290 mm x 250 mm

包裝重量:5.4 kg
