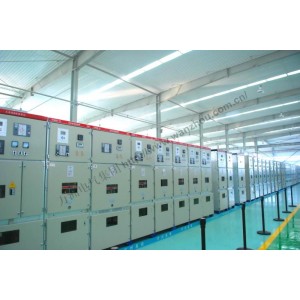

KYN28-12(Z)型鎧裝移開式交流金屬封閉開關設備

■ 概述

KYN28-12型鎧裝移開式交流金屬封閉開關設備（以下簡稱“開關設備”）它適用于三相交流50Hz,.3.6~12Kv電力系統，用于接受和分配電能并對電路實行控制，保護及檢測。

■ 正常使用條件

● 周圍空氣溫度：最高溫度+40℃，最低溫度-15℃；

● 濕度條件：日平均相對濕度：≤95％，日平均水蒸氣壓力不超過2.2kPa，月平均相對濕度：≤90％，月平均水蒸氣壓力不超過1.8 kPa；

● 海拔高度：3000m及以下；

● 地震烈度：不超過8度；

● 周圍空氣不受腐蝕性或可燃氣體、水蒸氣等明顯污染；

● 無經常性的劇烈振動場所；

● 在超過GB3906規定的正常的環境條件下使用時，由用戶和制造廠商協商。

XGN2-12箱型固定式金屬封閉開關柜

■ 概述

XGN2-12箱型固定式金屬封閉開關設備（以下簡稱開關柜），主要用于3.6、7.2、12KV三相交流50Hz戶內系統中作為接受與分配電能之用，特別適合用于頻繁操作的場合。該開關柜符合國家標準GB3906及國際標準IEC298,并具有嚴密的”五防”閉鎖功能。

主開關采用ZN28-12系列整體式真空斷路器（配用CD17電磁操動機構CT19彈簧操動機構）。也可采用ZN28A-12系列分裝式真空斷路器，配用CD17電磁操動機構CT19彈簧操動機構。ZN63-12(VS1)斷路器，隔離開關采用GN30-10型旋轉式和GN22-10大電流隔離開關。

■ 使用環境條件

● 環境溫度：上限+40℃,下限-25℃；

● 相對濕度：日平均溫度不大于95％，月平均溫度不大于90％；

● 海拔高度：不超過1000m（超過1000m時可與我公司技術部協商生產）；

● 無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈振動的場所；

● 地震烈度不超過8度。

WMNS型低壓抽出式開關柜

■  概述

我公司生產的WMNS型低壓抽出式開關柜，是引進和吸收國外先進技術、具有世界先進水平的組合式低壓開關柜，適用于電廠、石油化工、冶金、高層樓寓、電信、輕紡、商業中心、空港等需要高可靠性的場合，作為發、供電系統中的配電、電動機集中控制。無功功率補償?shù)牡蛪号潆娧b置。

■ 柜體尺寸

● 高度：2200；

● 寬度：600、800、900、1000、1200；

● 深度：600、800、1000、1200；

● 表面處理：高壓靜壓環氧粉末噴涂；

● 柜體顏色：根據用戶要求。

■ 電氣數據

● 額定絕緣電壓：至1000V；

● 額定工作電壓：至660V；

● 額定頻率：50/60Hz；

● 額定沖擊耐受電壓：8KV；

● 輔助電路額定電壓：AC380、220V/DC220V；

● 過電壓等級：III；

● 污染等級：3；

● 額定電流：4000A；

● 水平母線額定電流：4000A；

● 垂直母線額定電流：2000、4000A。

GCK低壓抽出式開關柜

■ 概述

GCK低壓抽出式開關柜適用于發電廠、冶金軋鋼、石油化工、輕工紡織、港口碼頭、大樓賓館等場所作為交流三相四線或五線制、電壓380V、50HZ電力系統的配電和電動機控制之用。

■  使用環境

l 周圍空氣溫度不高于+40℃，不低于一5℃，在24小時內平均溫度不高于+35℃；

l 相對溫度在最高溫度+40℃時不超過50％，在較低溫度時允許有較高的相對溫度，如+20℃時為90％；

l 空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃；

l 無顯著搖動和沖擊振動的場合，垂直安裝，傾斜度不應大于5度；

l 海拔高度不超過2000米；

l 開關柜適用以下溫度運輸和儲存：一25℃~+55℃，在短時間內(不超過24小時)不超過+70℃；

l 用戶對上述條件不能滿足應與制造廠協商。

GCS低壓抽出式開關柜

■ 概述

● GCS是一種模塊化、多功能的低壓配電柜，應用于冶金、石油、化工、礦山企業及基礎建設等領域中所有需要高可靠性場合的低壓配電和電動機控制系統。

● GCS采用的柜體具有高度的靈活性：可根據用戶的需要或不同的使用場合安裝多種型號及規格的元器件，各類型的饋電單元可以裝在同一列柜和同一臺柜。

● GCS是全系列的低壓開關柜，可以滿足用戶全方位要求，適用于4000A所有低壓系統。

● GCS為全組裝式結構，特殊的型材結構及連接方式，可滿足苛刻工期及供電連續性的要求。

● GCS可以提供高水準的可靠性和安全性、人性化的設計，加強了對人身和設備的安全所需的保護。
