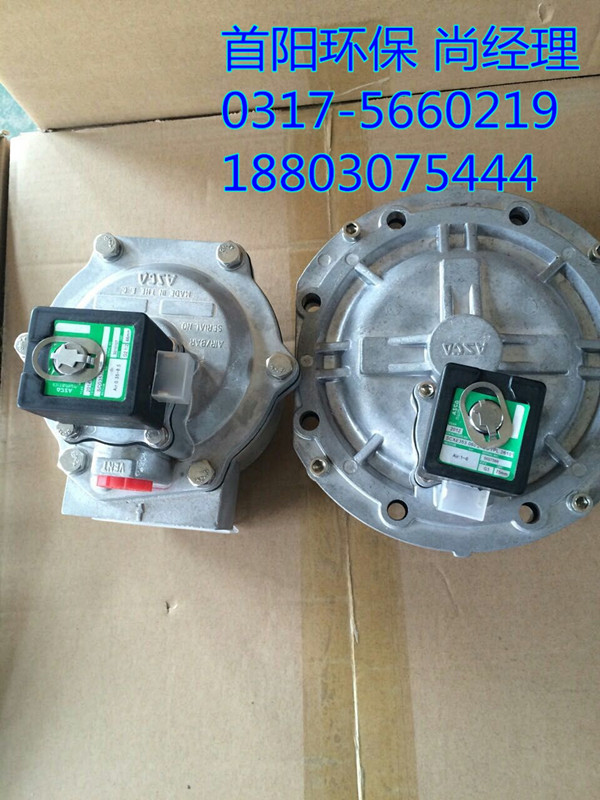

直角式脈沖閥構造與工作原理。直角式脈沖閥的特征是閥的空氣進出口管呈90度直角。閥內的膜片把脈沖閥分成前、后兩個氣室，當接通壓縮空氣時，壓縮空氣通過節流孔進入后氣室，此時氣室壓力將膜片緊貼閥的輸出口，脈沖閥處于關閉狀態。脈沖控制儀的電信號使電磁脈沖閥的銜鐵移動，閥后氣室放氣孔打開，后氣室聲帶失壓，膜片后移，壓縮空氣能過閥輸出口噴吹，脈沖閥處于開啟狀態。壓縮空氣瞬間從閥內噴出，形成噴吹氣流。TMF-Z(DMF-Z)直角式電磁脈沖閥技術參數如下：適應環境：溫度-1055℃；相對于濕度不大于85%。

工作介質：清潔空氣，露點-20℃。噴吹氣源壓力：0.3-0.6MPa。電磁先導閥工作電壓、電流：DC24V，0.8A；AC220V，0.14A；AC110V，0.3A脈沖閥的進氣口接氣包，出氣口接噴吹管。連接時，螺紋間應以四氟乙烯生料帶，以確保密封。連接時要注意，進氣端螺紋近代入的長度不能大于螺紋連絲的三分之一處。

淹沒式脈沖閥構造原理。淹沒式脈沖閥采用淹沒于氣包中的安裝方法，故稱淹沒式。它與其他結構形式比較，減少了流道阻力，降低了噴吹氣源壓力，因而能適用于壓低的場合，且可降低能源消耗和延長膜片壽命。

TMF-Y(DMF-Y)淹沒式電磁脈沖閥與直角脈沖閥技術參數不同的是：噴吹氣源壓力：0.2-0.3MPa，也可使用0.3-0.6MPa3)直通式脈沖閥。直通式脈沖閥的構造特點是空氣進出口中心線在一條直線上，故稱直通閥，脈沖閥膜片把脈沖閥分為前、后兩個氣室，接通壓縮空氣時脈沖閥處于關閉狀態，開啟動作原理與直角閥相同，只是氣流噴射時的流動方向不同。直通式脈沖閥的優點就是安裝方便，常用于是氣箱脈沖除塵器；缺點是氣流經過閥體阻力較大。TMF-T(DMF-T)直通式電磁脈沖閥與直角脈沖閥技術參數相同。

如何選擇布袋除塵器的電磁脈沖閥的規格及數量，首先要看濾袋布置，也就是花板孔有多少行多少列，每列或者每行配一個脈沖閥。脈沖閥的規格基本可以根據濾袋的數量、直徑、長度來確定。

 電磁脈沖閥的組成：

  1、閥座 2、膜片組件，3、大彈簧4、閥蓋5、先導閥座6、O型圈7、先導頭壓板8、先導頭組件9、電磁閥線圈10、小彈簧11、通用小膜片組件。 電磁脈沖閥性能參數：工作壓力Z型閥 0.4~0.6Mpa Y型閥0.2~0.6Mpa ZM型閥0.4~0.6Mpa 。 電磁脈沖閥工作介質：環境空氣中無腐蝕介質氣源介質，溫度55攝氏度，經除油，水處理，過濾精度5m壓力可調的潔凈氣體，電壓：DV24V(AC220V/50HZ),電流0.8A（0.05A）。

 電磁脈沖閥使用環境：1、溫度 -25℃-55℃-180℃。2、空氣的相對濕度不超過85%。3、防護等級符合IP64。 膜片壽命：100萬次。 脈沖閥壽命：規范安裝、正確使用、合理維護的條件下使用5年。
