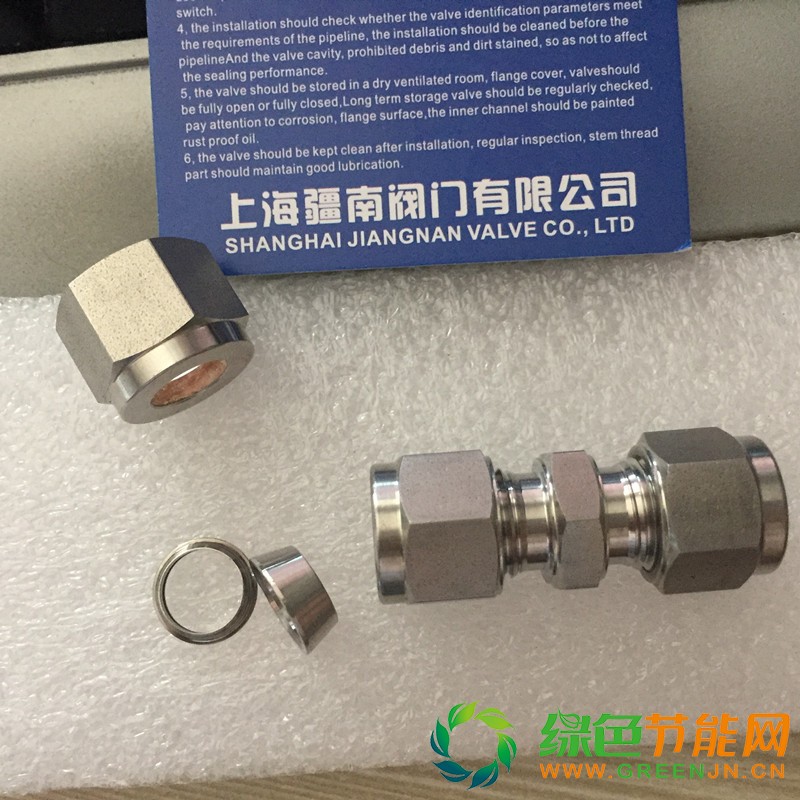

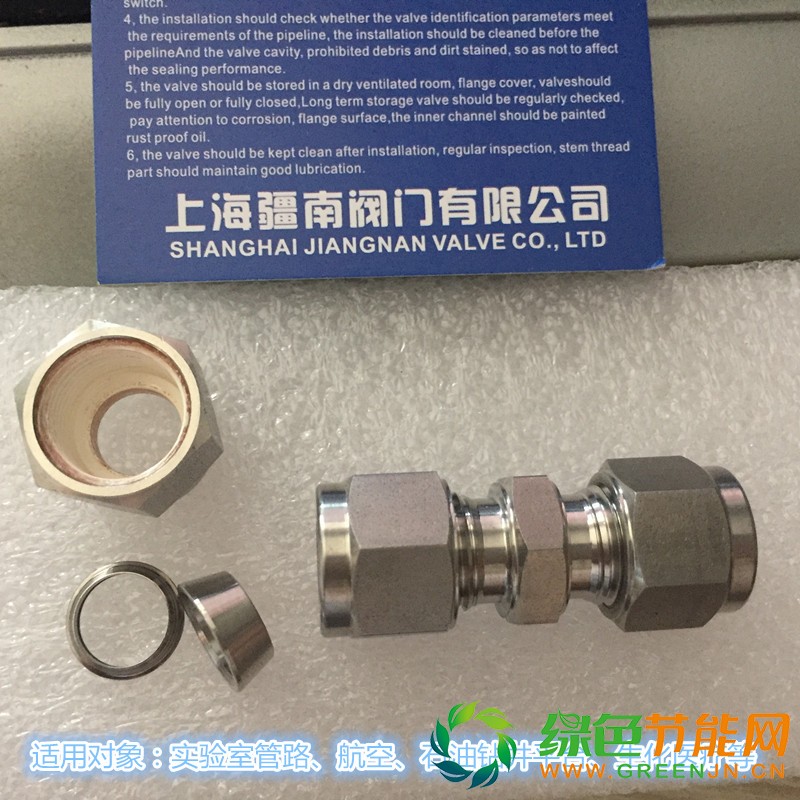

1/8OD-1/8英寸直通卡套接頭具備參數：
基本參數
生產標準
本體材質 不銹鋼
尺寸范圍 2mm~50mm
螺紋標準 BSP 英制
本體形式 雙管尾 雙卡套
連接方式 扣壓式連接、卡箍
卡套接頭的使用方法是？
使用1/8in英寸卡套接頭連接是為了可以拆的時候更加節省時間，卡套經過了硬化滲氮等處理，所以可以方法使用，在沒有變形的情況下允許。安裝方法

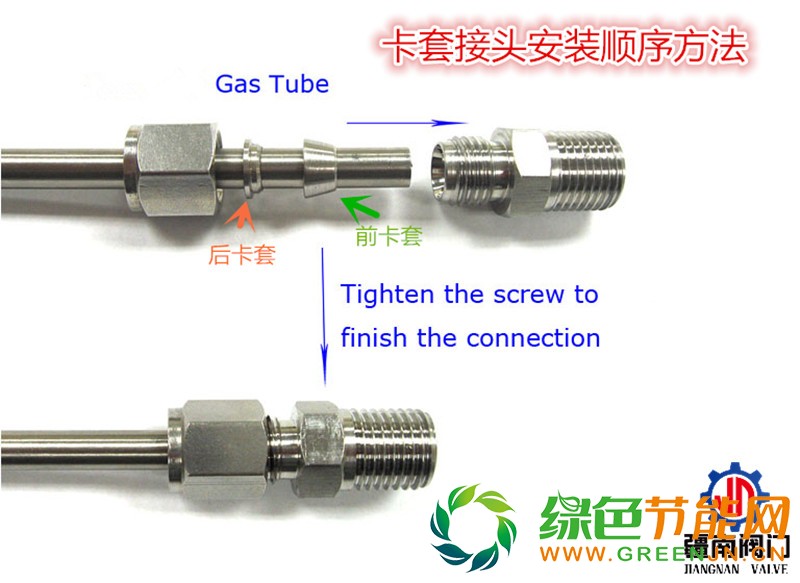

1， 鋸下合適長度的無縫鋼管，去除端口處毛刺。管子端面要與軸線垂直，角度公差不大于0.5°。如果管子需要折彎，則從管子端面至彎曲部位的直線段長度不能少于三倍螺母長度。
2， 把螺母和卡套套在無縫鋼管上。注意螺母和卡套的方向，不要裝反了。
3， 在預裝配接頭體螺紋和卡套上涂上潤滑油，把管子插入接頭體， （管子一定要插到底）用手旋緊螺母。
4， 擰緊螺母直至卡套卡住管子，這個轉折點可以通過擰緊力矩的增加感覺到(壓力點)。
5， 達到壓力點后，再將壓緊螺母擰緊1/2圈。
6 ，將預裝配接頭體拆下，檢查卡套刃邊的嵌入情況，可見的突起帶必須填滿卡套端面的空間。卡套可以稍旋轉，但不能軸向推移。
7， 最終安裝，將實際安裝中的接頭體的螺紋涂上潤滑油、壓緊螺母與之配合擰至可感覺到的擰緊力增加為止.接著再擰緊1/2圈安裝完畢。
