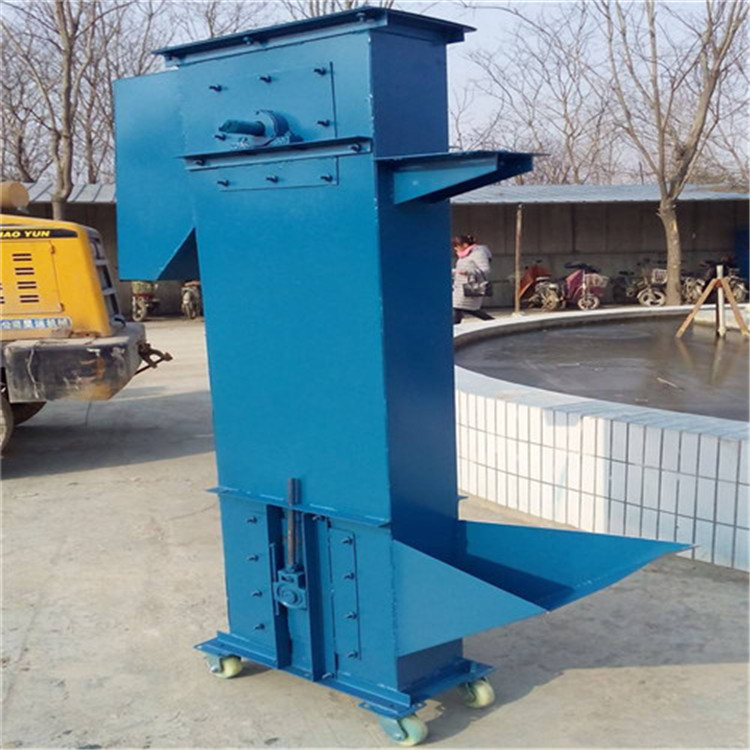

TH系列斗式提升機適用于輸送粉狀、粒狀及小塊狀的無磨琢及磨琢性小的物料。TH系列斗式提升機是一種圓環鏈斗式提升機采用混合式或重力卸料，挖取式裝料。牽引件用優質合金鋼高度圓環鏈。中部機殼分單、雙通道兩種形式為機內重錘箱恒力自動張緊。鏈輪采用可換輪緣組合式結構。使用壽命長，輪緣更換工作簡便。下部采用重力自動張緊裝置，能保持恒定的張緊力，避免打滑或脫鏈，同時料斗遇到偶然因素引起的卡殼現象時有一定的容讓性，能夠有效地保護下部軸等部件。該斗式提升機適用于輸送堆積密度小于1.5t/m3易于掏取的粉狀、粒狀、小塊狀的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、糧食等。TH型斗式提升機用于各種散狀物料的垂直輸送。適用于輸送粉狀、粒狀、小塊狀物料，物料溫度在250℃以下。
TH型斗式提升機備有兩種料斗：
zh型（中深斗）一般使用于輸送濕的，一結塊，較難拋出的物料， 如濕砂、型砂、化肥、堿粉等。
sh型（深斗）一般使用于輸送干燥的、松散易于拋出的物料，如水泥、碎石、煤塊、等。
產品特點
維護方便，壽命長。
中節機殼具有單通道和雙通道兩種形式。機殼鋼板加厚、剛性好。
.輸送物料的溫度高達250℃。
.改進機型的提升輸送量比普通機型提高30%以上。

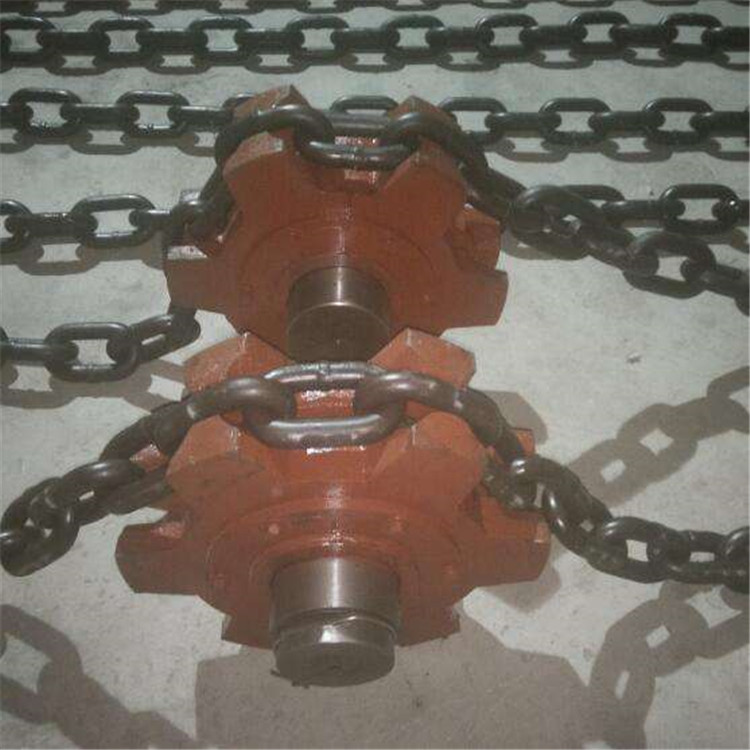

提升機環鏈采用低合金鋼鍛造，并經滲碳淬火處理，具有極高的抗拉強度和耐磨性能。
TH系列斗式提升機主要技術參數表：
|
提升機型號規格 |
TH160 |
TH200 |
TH250 |
||||
|
料斗形式 |
ZH |
SH |
ZH |
SH |
ZH |
SH |
|
|
輸送量(100%)米3/時 |
15.77 |
24.97 |
17.87 |
28.6 |
31.43 |
48.19 |
|
|
料斗 |
料斗容積(盛水)升 |
1.2 |
1.9 |
1.5 |
2.4 |
3.0 |
4.6 |
|
料斗間距(毫米) |
500 |
||||||
|
鏈條 |
圓鋼直徑*節距(毫米) |
14*50 |
|||||
|
單條破斷載荷(千牛頓) |
≥190 |
||||||
|
傳動鏈輪轉速(轉/分) |
69.71 |
63.22 |
44.11 |
||||
|
輸送物料最大塊度(毫米) |
20 |
25 |
30 |
||||
注:上表為TH型160、200、250型斗式提升機技術參數表,表中料斗容積為盛水容積,輸送量按此斗容計算時為100%填充。
