上海樹杈柱節點鑄鋼件改進的大噸位鑄鋼構件復雜節點吊裝焊接施工方法，通過研究鑄鋼節點與型鋼異種鋼的焊接技術，低溫狀態下焊接不易產生裂紋，焊接質量好，滿足了使用要求；在不削弱承載力的前提下，了電渣焊的焊接質量，為鑄鋼與型鋼異種材料焊接提供理論依據，具有重要的理論和應用價值，為工程及同行業類似結構的焊接提供依據，整體性好、傳遞力順暢并有較好的抗疲勞性能，使鋼結構受力更加合理，整體結構更加穩定，減少高空作業的工作量，提高整體工程質量，降低建筑成本，降低高空作業對施工人員帶來的危害；工藝流程簡單，操作方便。

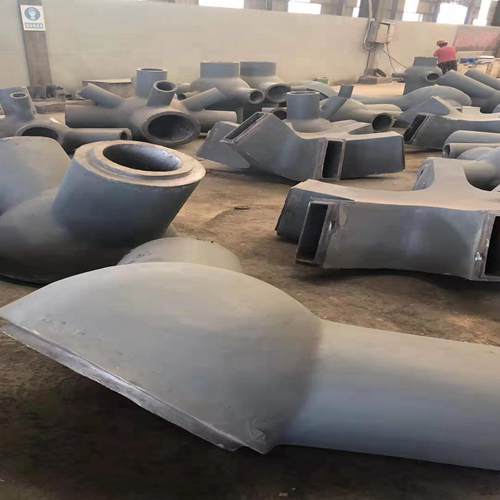

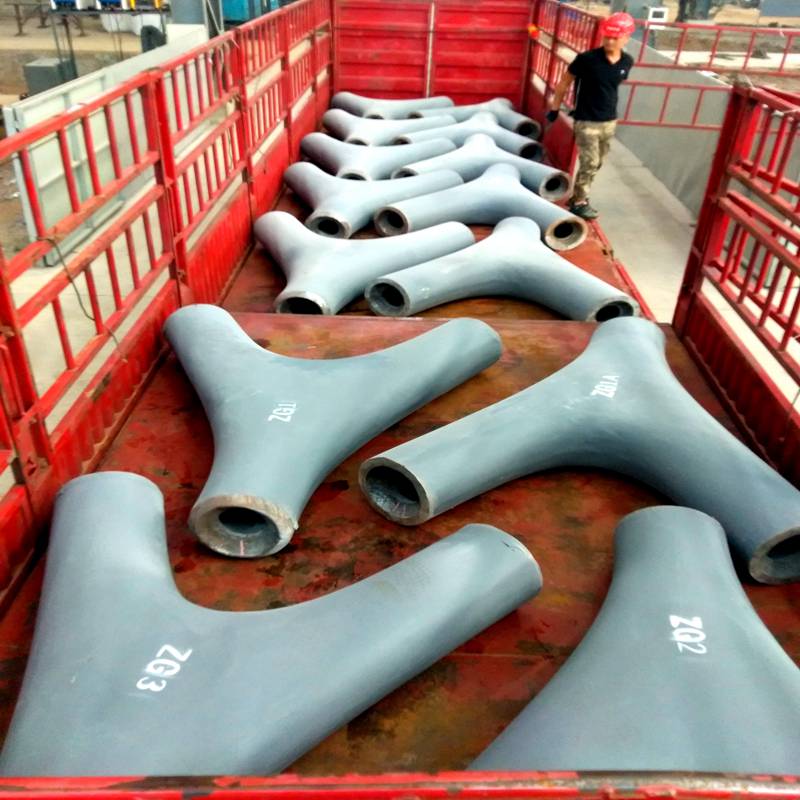

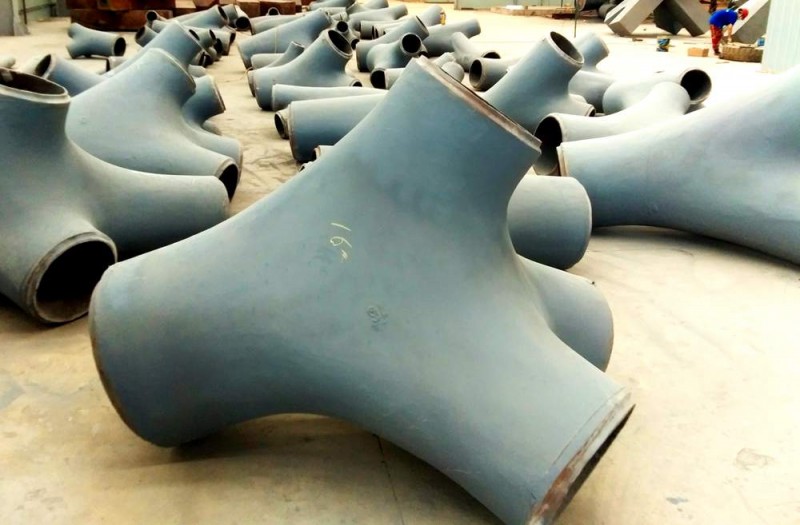

上海樹杈柱節點鑄鋼件
主權利要求: 1.改進的大噸位鑄鋼構件復雜節點吊裝焊接施工方法，其特征在于，方法工序如下：
①、施工準備；鑄鋼節點與相應聯系梁的焊接先后順序事先經過對焊接收縮變形計算；②、鑄鋼件(1)的坡口(2)磁粉檢測；在鑄鋼件(1)的坡口(2)上下100mm范圍內進行檢測是否有缺陷；③、吊機選擇；在選擇起重機械時，要綜合考慮起重量、傾角、臂長等多種因素；④、吊具選擇；吊具的選擇上選擇多股鋼芯、鋼絲繩和O形合金卡環，使用2繩或4繩吊裝；正式吊裝前應行試吊，按重心計算設置吊耳，掛鉤后起吊至離地面高度50cm左右，查看鑄鋼件整體平衡情況，并用手拉葫蘆及時調整；⑤、起吊校正；采用4根以上鋼絲繩作為吊繩，2長2短，其中有1根或2根鋼絲繩上掛手拉葫蘆用以調節平衡；⑥、就位；用手拉葫蘆進行微調；⑦、校正；采用機械螺施式千斤頂進行調整，并在下柱焊接頂鐵；校正完后，將頂鐵割除磨平，采用兩臺經緯儀從x、y、z方向用借線法進行測量校正，控制好牛腿面及柱頂面標高；⑧、焊接預熱；鑄鋼件(1)無論冬夏，焊前均需預熱；⑨、焊接固定；
校正完后，在上、下柱對接處間斷焊固定；聯系梁的安裝在構件密集區域須根據焊接要求調整安裝順序，以免焊工無法施焊；焊接時，先焊接鑄鋼件一端的梁接頭，待焊縫約48h收縮穩定后焊接另一端；⑩、鑄鋼件(1)焊接；施焊時，要根據焊接工藝評定指導書中的焊接參數來選取使用，同時節頭焊接順序不能錯亂，梁兩端不能同時施焊，先焊柱節點；先焊靠近坡口處，兩面分別薄地堆焊2道，再在2焊道間堆焊，打底焊應從一端向另一端延伸堆焊；焊后保溫；鑄鋼件1無論板厚、焊接時所處的季節均需保溫；超聲波檢測；待保溫完成、構件焊縫部位達到常溫，并且拆除保溫時間超過24h后，進行第1次超聲波探傷檢測。上海樹杈柱節點鑄鋼件
