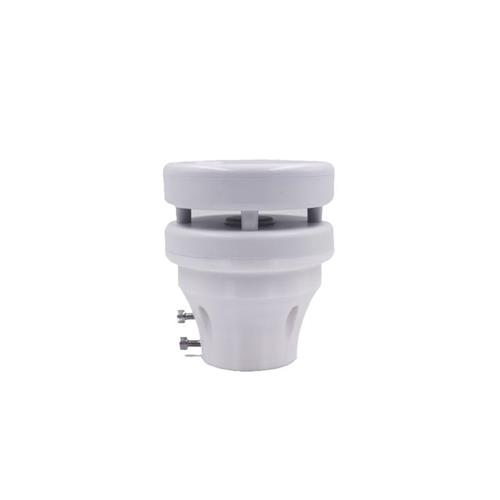

XF200L 超聲波風速風向儀

產品簡介
XF200L超聲波風速風向儀是一款利用超聲波在空氣中的傳播時間差來測量風速及風向的測量儀器。與傳統的機械式風速風向儀相比，具有磨損小、使用壽命長、相應速度快等特點。可廣泛應用于城市環境監測、風力發電、氣象監測、橋梁隧道、航海船舶、航空機場等領域。不需維護和現場校準。

應用領域
· 氣象監測       · 無人機系統環境監測      · 網格化環境監測
· 農業氣象監測   · 交通氣象監測   · 光伏環境監測

產品特點
· 小型化              · 輸出485, Modbus
· 低功耗              · 模塊化，無移動部件
· 方便安裝            · 低成本
· 免費的測試軟件（XF_PcSoftV1.0向您的專屬銷售人員索取）

產品技術參數
監測參數 測量范圍 精度 分辨率 采樣頻率
風速 0-40m/s 0.01m/s ±（0.5+0.05V）M/S
10HZ
風向 0-359.9° 0.1° ±5°（風速＜10M/S） 10HZ
工作溫度 -30℃—70℃
輸出信號 標準產品為RS485接口，ModbusRTU；
可定制SDI-12(需另購模塊）
最高輸出頻率 被動模式：1/S  主動模式：1/min
供電 DC9-24V
防護等級 IP65
固定方式 標準產品套筒式（可選配轉接件，需另購；詳見配套轉接件）
安裝支架 標準產品無，可選配1.5米、1.8米支架（需另購）
配套線纜 3米（可選配10米線纜，需另購）
備注 1、風速、風向：通過超聲波原理測量風速和風向，還可以輸出瞬時風速、瞬時風向、 平均風速、平均風向等數據。

2、XF_PcSoftV1.0：耘農智慧公司針對XF系列緊湊型氣象站開發的上位機讀取軟件。

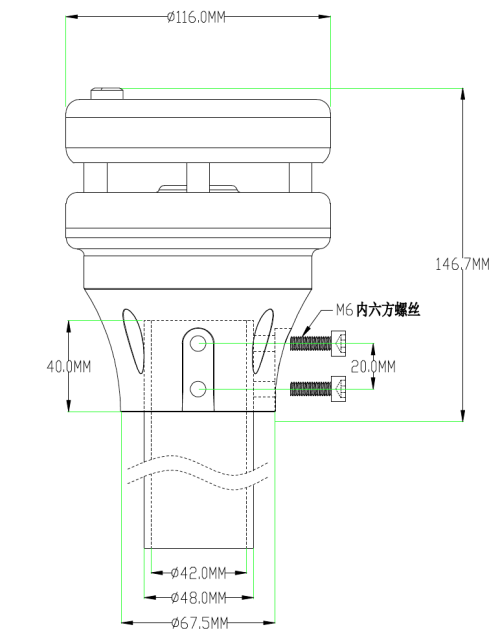

產品尺寸

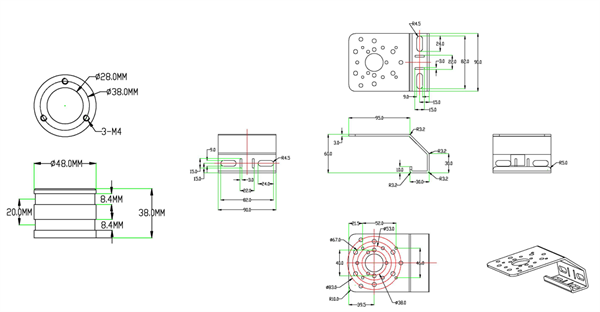

配套轉接件

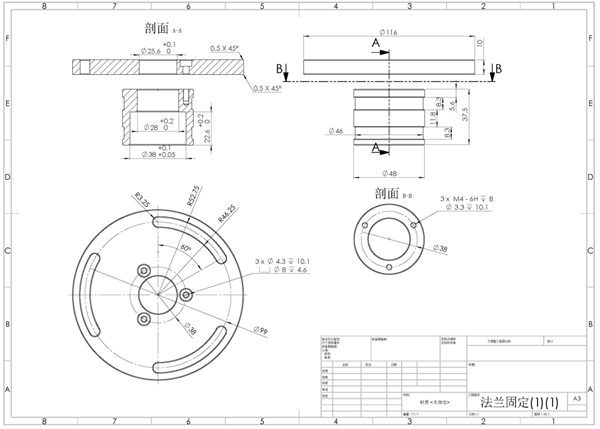

法蘭盤固定方式

MODBUS RTU通訊協議（適用于超聲波風速風向儀XF200系列）
波特率：9600
數據位：8
停止位：1
校驗位：無
1.1 CRC說明：
以下所有說明中，MODBUS RTU 協議中的CRC16兩字節，按照MODBUS規定：低字節在前，高字節在后。
以下說明中，假定傳感器地址0xFF（傳感器缺省地址為FF）

1.2 返回錯誤碼規定：
傳感器對于錯誤指令的接收(包括CRC16效驗錯誤)，均實行不返回錯誤碼方式。上位機可在指令發出200ms后收不到返回數據時認為發出指令失敗，可重新發送指令。
1.3 標準MODBUS 寄存器說明
特別注意：MODBUS 命令中寄存器的數量或長度一項均為兩字節16 位為一個單位（高字節在前，低字節在后），而非單字節8 位為一個單位。
用戶應保證命令中寄存器的地址和數量這兩項參數的范圍在本系統規定范圍之內。如果超出范圍，傳感器的輸出結果將無法預測，用戶應在上位機軟件設計中保證MODBUS 命令符合本手冊要求，支持最小問詢周期為1S/次。

輸入寄存器：用功能碼 03 讀
地址 操作 內容 備注
0x000C 只讀 風速，放大100倍的16進制數，如0x0125表示293/100=2.93m/s
0x000D 只讀 風向，放大10倍的16進制數，如0x0C14表示3092/10=309.2° 北為0°

1.4通訊示例
下面舉例介紹一下利用 Modbus RTU 命令訪問系統寄存器的方法：

1、讀取多個輸入寄存器（5個實時數據）命令
發送：FF 03 00 0C 00 02 11 D6
FF 03 00   0C 00   02 11  D6
系統地址 功能碼 寄存器地址 寄存器數量 軟件自動產生的CRC16校驗位

回答：FF 03 04 00 11 0C 14 B0 F6
FF 03 04 00 11 0C 14 B0 F6
系統地址 功能碼 數據段字節數量 數據段數據 CRC16校驗位

解析數據：
0x0011=17
風速=17/100=0.17m/s
0x0C14=0x0C * 256 + 0x14= 3092
風向=3092/10=309.2°


2、讀取單個輸入寄存器命令
發送：FF 03 00 0C 00 01 51 D7
FF 03 00   0C 00   01 51   D7
系統地址 功能碼 寄存器地址 寄存器數量 軟件自動產生的CRC16校驗位
回答：FF 03 02 02 1C 91 39
FF 03 02 00  1C 90 59
系統地址 功能碼 數據段字節數量 數據段數據 CRC16校驗位

解析數據：
0x001C= 0x00 * 256 + 0x1C= 28
風速 = 28/100=0.28M/S

3、讀取地址寄存器命令
發送：00 03 00 00 00 01 85 DB
00 03 00 00 00   01 85 DB
功能碼 寄存器地址 寄存器數量 軟件自動產生的CRC16校驗位
回答：00 03 02 00 01 44 44
00 03 02 00 01 44 44
功能碼 數據段的字節數量 數據段數據 CRC16校驗位
數據段數據為0x0001 =01   表示系統地址為01

4、修改內部寄存器（系統地址）命令（把地址改為0x33）
發送：00 06 00 00 00 33 C8 0E
00 06 00   00 00 33 C8 0E
功能碼 寄存器地址 新地址 CRC16校驗位
回答：00 06 00 00 00 33 C8 0E  （表示修改成功））
00 06 00 00 00  33 C8 0E
功能碼 起始地址 新地址 CRC16校驗位


補充協議：(默認設備地址為FF)

主動上報周期       （寄存器地址0x01 0A）    單位為min，0代表不上報
00 06 01 0A 00 0A 29 E2 (設置主動上報周期為10分鐘)

主動上報長度       （寄存器地址0x01 0B ）
00 06 01 0B 0C 02 7C E4(主動上報寄存器地址0C-0D)

波特率  （寄存器地址  0x0102）
00-06分別代表2400、4800、9600、19200、38400、57600、115200

00 06 01 02 00 02 A9 E6（設置波特率為9600，非專業人士請勿自行更改）

質保及售后：
保修承諾：產品自交付期起質保期為12個月（因未按照相應的技術要求操作或其他的人為行為導致產品發生問題除外）。
售后承諾：用戶可以通過電話咨詢有關技術問題，并得到明確的解決方案。若屬于產品本身質量問題可返廠維修或更換。
