一、產品概述：

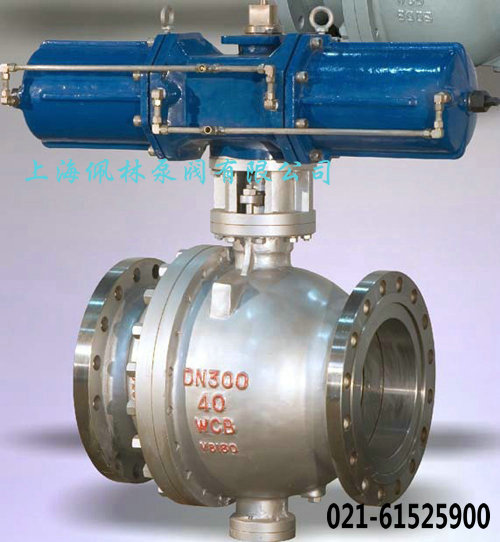

Q647H氣動固定球閥是上海佩林生產的新一代高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定式球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制，是雙向。
氣動固定球閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲?cè)氩讳P鋼圈內，鋼圈后部沒有彈簧保證閥座緊貼球體，保持密封。上下閥桿均沒有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。全通徑：閥門流量孔徑與管線內徑一致，以便管線清掃。

二、產品特點：

1、操作省力：球體由上下軸承支持，削減沖突，消除了因?yàn)檫M(jìn)口壓力推進球體與密封座構成的無窮密封負荷而構成過大的扭矩。
2、密封功用牢靠：PTFE單性資料密封圈嵌于不銹鋼閥座內，金屬閥座尾端設有繃簧保證密封圈滿足的預緊力，閥門在使用過程中密封面磨損時，在繃簧作用下閥門持續保證良好密封功用。
3、防火構造：為避免因?yàn)轶E熱或火災的出現，使聚四氟乙烯密封圈焚毀，發作較大走漏，而滋長火勢，在球體與閥座間設置防火密封環，在密封圈焚毀時，在繃簧力作用下，將閥座密封環敏捷面向球體上，構成金屬與金屬密封，起到必定程度的密封作用。耐火試驗契合APl6FA和APl607標準需求。
4、主動泄壓功用：當閥門中腔停滯的介質壓力異常升高超越繃簧的預緊力時，閥座后退脫離球體，到達主動泄壓的作用，卸壓后閥座主動復位。
5、分泌管路：閥體上下均設置分泌孑L，可檢查閥座是不是發作走漏，在工作中，閥門處于全開或全關時，卸掉中腔壓力，可直接替換填料；能夠排放中腔滯留物，削減介質對閥門的污染。輔佐密封設置體系（客戶需求請?jiān)谟嗀洉r(shí)說明）
6、本閥門規劃有輔佐的閥座緊迫密封體系，一旦密封受損或出現緊迫十青況而不能密封時，通過輔佐密封體系向密封面打針相應的密封劑）即可修復密封面，到達緊迫密封。當運送的介質不潔或富含少數顆粒時，為維護密封面，保證到達牢靠的密封，還可給這一設備打針相應的清潔劑或潤滑劑對密封面進行清潔。
7、廣泛適用于食物、醫藥、石油、化工、天然氣、鋼鐵、環保、造紙等運送管路介質的堵截或流轉。還可給這一設備打針相應的清潔劑或潤滑劑對密封面進行清潔。

三、技術參數：
