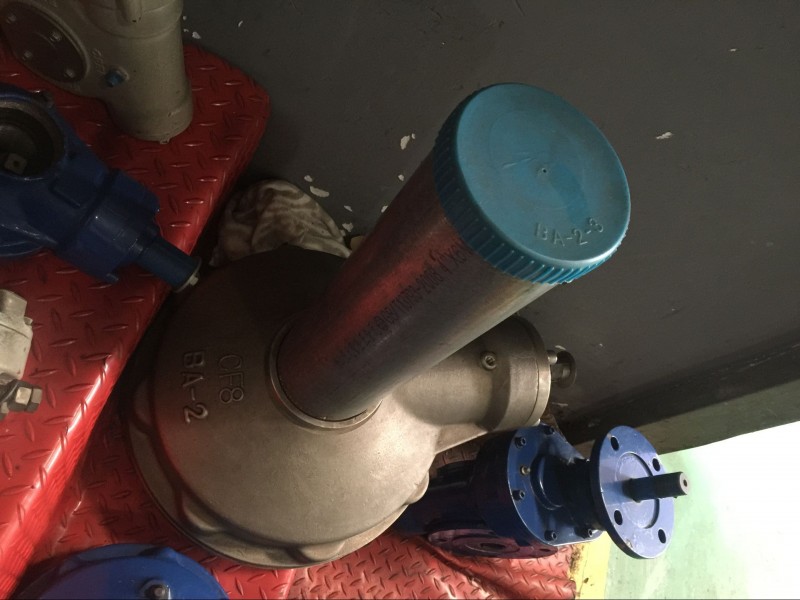

上海禹軒供應BA-1手動閥門錐齒輪裝置 閘閥傳動機構
手動閥門錐齒輪裝置是安裝在閘閥和截止閥等閥門上的手動驅動裝置,手動閥門錐齒輪裝置采用弧齒錐齒輪和平面推力承軸,有運轉平穩、扭矩大、噪音小、效率高的優點。手動閥門錐齒輪裝置手動閥門錐齒輪裝置對閥門的控制一般可以通過操作人員直接完成，手動閥門錐齒輪裝置直接控制閥門時，容易控制閥門的開關，是可以實現閥門控制和精確控制的錐齒輪傳動的回轉閥門手動裝置。手動閥門錐齒輪裝置包括輸入軸，輸入軸的外側端部設置手輪；輸入齒輪傳動連接有轉軸；轉軸的另一端設有小錐齒輪，并在小錐齒輪的下側嚙合有大錐齒輪；大錐齒輪的中部設置有齒輪軸，并垂直于輸入軸，以實現其在輸入軸的徑向方向上轉動；大錐齒輪的兩側分別設置有接盤，用以固定與齒輪軸連接的閥門。
手動閥門錐齒輪裝置的零件構成閥門手動裝置等各種閥門的企業。傘齒輪輸出扭矩200 N.m 一 28000 N.m，平臺F10-F48。
1、輸入軸；2、手輪；3、轉軸；4、小錐齒輪；5、大錐齒輪；6、齒輪軸；7、接盤；8、系桿；9、行星齒輪；10、輸入齒輪；11、輸出齒輪；12、指示圈；13、行星輪軸；14、第一滾動軸承；15、第二滾動軸承；16、隔環；17、第三滾動軸承。
|
樣品或現貨 |
現貨 |
是否標準件 |
非標準件 |
|
品牌 |
上海禹軒 |
型號 |
QDX3-10 |
|
材質 |
鑄鐵、球墨、生鐵 |
適用范圍 |
蝶閥、球閥、旋塞閥 |
|
型號 |
2號 |
3號 |
4號 |
5號 |
6號 |
7號 |
8號 |
|
速比 |
30：1 |
42:1 |
43：1 |
54：1 |
48：1 |
58：1 |
53：1 |
|
輸入力矩nm |
40 |
78 |
98 |
112 |
122 |
133 |
156 |
|
輸出力矩nm |
300 |
820 |
1054 |
1512 |
1464 |
1930 |
2067 |
|
旅轉行程 |
90度 |
90 度 |
90度 |
90度 |
90度 |
90度 |
90度 |
|
限位調整 |
±5度 |
±5度 |
±5度 |
±5度 |
±5度 |
±5度 |
±5度 |
|
蝶閥參配dn |
80-100 |
125-150 |
200-250 |
300-350 |
400-450 |
500-600 |
700 |
|
球閥參配dn |
50 |
80 |
100 |
150 |
200 |
250-300 |
350 |
|
連接法蘭 |
90 |
125 |
150 |
175 |
210 |
260 |
300 |
|
連接孔中心 |
70 |
102 |
120 |
140 |
165 |
200 |
254 |
|
法蘭凹面 |
55×3 |
70×3 |
85×3 |
100×4 |
130×5 |
160×5 |
200×5 |
|
孔數：孔徑n-m |
4-m8 |
4-m10 |
4-m12 |
4-m16 |
4-m20 |
8-m16 |
8-m16 |
|
標準軸孔 |
16 |
24 |
30 |
36 |
40 |
50 |
60 |
|
軸孔dmin-max |
14-18 |
22-26 |
28-32 |
35-38 |
38-48 |
45-58 |
55-70 |
|
平鍵×條數×90度 |
5×1 |
8×1 |
10×1 |
12×1 |
12×2 |
16×2 |
18×2 |
|
安裝高度 |
52 |
62 |
68 |
75 |
105 |
100 |
120 |
|
手輪直徑 |
160 |
240 |
280 |
320 |
350 |
400 |
500 |
|
箱體外徑 |
115 |
180 |
180 |
220 |
250 |
300 |
340 |
