沒有好水泵，用水大煩惱，這些問題是否也一直困擾著您？
由設計單位選定我公司的『 排污泵|潛水泵系列 』，請按型號直接向『上海三利給水設備有限公司』銷售部訂購。當使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們?yōu)槟鷮徍税殃P(guān)。

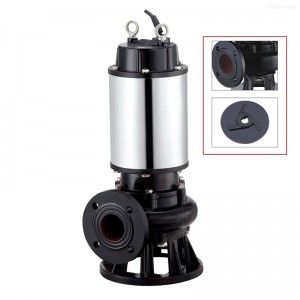

三利·JYWQ型自動攪勻式排污泵介紹 ：
我們生產的JYWQ型自動攪勻式排污泵產品防污物沉淀攪勻技術為水泵周邊及池底污水產生高速漩渦使雜物無法沉淀而旋入水泵被排走，不需要轉動部件實現攪勻功能，且攪勻高壓水的通道有多道特殊污物雜質過濾裝置，去實現得不被堵塞而一點不會影響攪勻效果。同時解決了水泵工作時轉子被纖維繩狀物纏死而燒電機的問題。
為了不使污物沉積在池底，使污水池免清理，目前行業內水泵采取以下兩種攪勻功能：
1、水泵葉輪下面加裝一個小副葉輪，該副葉輪所產生的壓力產生不了污雜物攪勻效果，反而消耗水泵電機功率，并容易使雜物纏死葉輪。
2、葉輪檔轉子軸中心打孔，其下面裝有T字?jǐn)噭蝾^，泵腔內壓力水通過軸中心孔、攪勻頭噴向污水池四周，如此結構會有污水雜質堵住水流孔無攪勻效果和攪勻頭旋轉時被纖維繩狀物纏死而燒電機的弊端。
在泵底座下另設了三根沖洗水管，攪勻功能是靠自動攪勻排污泵所輸送的水壓來沖洗攪勻泵周圍的沉淀物，使其懸浮起來之后經過排污泵排走，而且不會影響流量揚程。

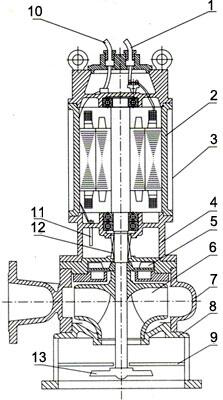

三利·JYWQ型自動攪勻式排污泵結構與特點 ：
|
|
1 |
主電纜 |
8 |
底座 |
|
2 |
機殼 |
9 |
隔板 |
|
|
3 |
內循環套 |
10 |
控制電纜 |
|
|
4 |
油箱 |
11 |
油頭探頭 |
|
|
5 |
副葉輪 |
12 |
機械密封 |
|
|
6 |
葉輪 |
13 |
攪拌件 |
|
|
7 |
泵體 |
|
|
1、采用雙流道無堵塞葉輪結構，提高污水污物的過流能力和排污能力。
2、自動攪拌裝置，產生強的攪拌力，將池內的沉淀物攪拌成懸浮物后吸入葉輪排出，達到清淤的作用。
3、隔板將底座一分為二，攪拌與進水互不影響。
4、機械密封為雙端面機械密封，長期處于油室中，水泵地運行。
5、副葉輪結構的流體動力密封，既有輔助密封作用，從而保護機械密封，又平衡軸向力，延長軸承的使用壽命。
6、泵連線腔內沒有漏水檢測探頭，出現漏水時，探頭發出信號，控制系統對泵實施保護，本公司可配全自動保護控制柜。
7、電機定子采用B級和F級絕緣，內設熱保護器，當電機過載發熱，保護器及時作出動作，對泵和電機實施的保護。
8、油室內裝有油水探頭，當機械密封損壞后，水進入油室，探頭發出信號由控制系統對水泵實施保護。
9、帶內循環冷卻系統，水泵在水池低水位正常工作。

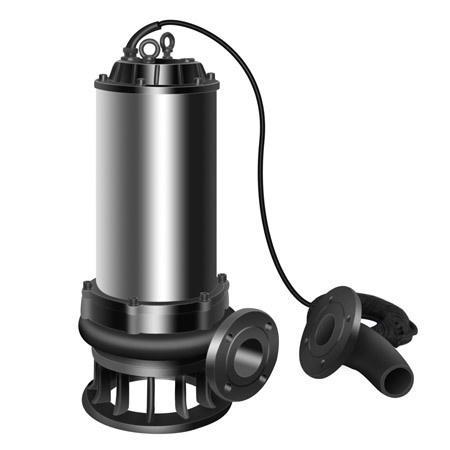

三利·JYWQ型自動攪勻式排污泵安裝平面圖：
|
雙導軌雙泵排水平面 |
單導軌單泵排水平面 |
|
注： JYWQ、JPWQ系列自動攪勻潛水排污泵選型時, 請注明泵的型號、安裝方式、池深、泵控制保護方式,以便提供可靠的系統。 |
|
三利·JYWQ型自動攪勻式排污泵用途：
1、工廠、商業污染廢水的排放。
2、城市污水處理廠排水系統。
3、住宅區的污水排水站。
4、人防系統排水站、自來水廠的給水裝置。
5、市政工程、建筑工地。
6、勘探、礦山、發電廠配套附機。
7、農村池、農田灌溉、河塘清淤。
- 好產品更注重細節 讓您買的放心！
- 存量充足 不怕延誤貨期??！
注：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【 JYWQ型自動攪勻式排污泵 】參數、選型、價格等請聯系我們，上海三利給水設備有限公司將竭誠為你解答。
三利·JYWQ型自動攪勻式排污泵注意事項：
(1) 運轉前應用兆歐表檢查電機定子繞組對地的絕緣電阻，不得少于50兆歐。
(2) 檢查電纜有無損、折斷等現象。如有損傷須及時更換，以免漏電；電纜截面應與電流相匹配。(3) 電壓超過額定電
壓的±10%時，不得啟動電泵。
(4) 使用必須將四芯電纜中的接地線接地，以防發生觸電事故。
(5) 電泵潛入水中時，應垂直起吊，不允許橫放著地，更不能陷入污泥中。停止使用時應將電泵吊起清洗干凈， 置于干燥處，并注意防凍。
(6) 禁止將電纜作為安裝起吊繩使用。
(7) 檢查轉子運轉方向，從上向下看應為順時針方向旋轉。
(8) 室外的開關或接線端應有防雨、防潮措施，濕手或赤足時禁止觸及開關，防止觸電。
(9) 移動電泵時，必須切斷電源，電泵在運行時人不得接觸水源，以防漏電發生人身事故。
(10) 嚴禁電機缺相運轉，如發險絲熔斷，應檢查原因后方可繼續使用，不得任意加粗絲。
(11) 泵運轉時，應有專人管理，如發現有不正?，F(xiàn)象應立即停機檢查，排除故障。（指末配全自動保護柜的情況）
(12) 電泵在規定的工作介質條件下正常運行半年后，應檢查油室密封狀況，如油室中的油呈乳狀或有水沉淀，應及時更換。
(13) 用戶應根據實際使用的工況選擇合適的流量揚程，以達到使用效果，泵銘牌或說明書上所示參數為使用。工況點，用戶可選在（0.7～1.2）倍流量?jī)?nèi)使用，禁止超流量使用，否則流量過大，揚程過低容易使電機過載。
三利·JYWQ型自動攪勻式排污泵維護：
■ 電泵應有專人管理與使用，并定期檢查電泵繞組與機殼之間的絕緣電阻是否正常。
■ 每次使用是用于較稠較粘的介質后，應將電泵放入清水中運行數分鐘，防止泵內留沉積物，電泵的清潔。
■ 電泵拆卸、維修后，機殼組件必須經O.2MPa氣壓試驗檢驗，電機和油室密封。
