詳細說明

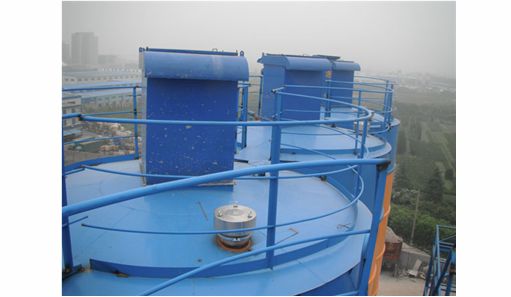

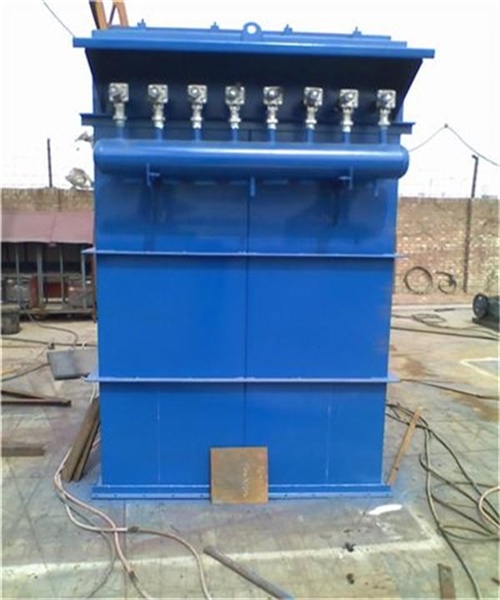

一、倉頂、庫頂、罐頂脈沖布袋除塵器產品簡介
我公司生產的倉頂、庫頂、罐頂脈沖布袋除塵器體積小，重量輕結構簡單緊湊、安裝容易，維護方便（外濾式），廣泛用于建材、冶金、礦山、化工、煤炭、非金屬礦超細粉加工等行業含塵氣體凈化處理系統，是環保除塵的理想設備。
本系列脈沖袋式除塵器暫時有六個規格，每種規格又可分為標準帶灰斗式A型和敞開法蘭式（無灰斗）B型二種。其結構主要由過濾室、濾袋、凈氣室、灰斗、卸灰閥、脈沖噴吹裝置、電控箱等組成，箱體全部采用焊接結構，檢修門用泡沫橡膠條密封，保證除塵器嚴密不漏風。
倉頂、庫頂、罐頂脈沖布袋除塵器有32、48、64、80、96、112六種規格分為兩種安裝形式，以滿足不同場合的使用要求。
含塵氣體由進氣口進入灰斗、或通過敞開法蘭口進入濾袋室，含塵氣體透過濾袋過濾為凈氣進入凈氣室，再經凈氣室排氣口，由風機排走。粉塵積附在濾袋的外表面，且不斷增加，使袋式除塵器的阻力不斷上升，為使除塵器阻力不超過1200Pa，袋式除塵器能斷續工作，需定期清除濾袋上粉塵。清灰是由程序控制器定時順序起動電磁脈沖閥，使氣包內壓縮空氣(0.5—0.7MPa)由噴吹管孔眼噴出(稱一次風)通過文氏管誘導數倍于一次風的周圍空氣 (稱二次風)，進入濾袋使濾袋在瞬間急劇膨脹，并伴隨著氣流的反方向作用抖落粉塵，附于袋表的粉塵迅速脫離濾袋落入灰斗（或灰倉），粉塵由卸灰閥排出，達到清灰的目的。
四、倉頂、庫頂、罐頂脈沖布袋除塵器技術參數
|
除塵器性能、型號
|
DMC-32
|
DMC-48
|
DMC-64
|
DMC-80
|
DMC-96
|
DMC-112
|
|
|
總過濾面積（平方米）
|
24
|
36
|
48
|
60
|
72
|
84
|
|
|
過濾風速（m/min)
|
1.04～1.67
|
1.15～1.62
|
1.21～1.74
|
1.25～1.67
|
1.27～1.62
|
1.28～1.68
|
|
|
處理風量（立方米h)
|
1500～2400
|
2500～3500
|
3500～5000
|
4500～6000
|
5500～7000
|
6500～8500
|
|
|
濾袋數量（條）
|
32
|
48
|
64
|
80
|
96
|
112
|
|
|
耗氣量（立方米min)
|
0.032
|
0.048
|
0.064
|
0.08
|
0.096
|
0.11
|
|
|
入口濃度（g/立方米n)
|
200
|
||||||
|
出口濃度（mg/立方米n)
|
50
|
||||||
|
噴吹壓力（MPa)
|
0.5～0.7
|
||||||
|
承受負壓（Pa)
|
5000
|
||||||
|
設備阻力（Pa)
|
≤1200
|
||||||
|
脈沖閥
|
規格
|
1"
|
|||||
|
數量（個）
|
4
|
6
|
8
|
10
|
12
|
14
|
|
|
電機型號功率
|
Y90S-2
|
Y90L-2
|
Y100L-2
|
Y132S1-2
|
Y132S1-2
|
Y132S2-2
|
|
|
（KW)
|
1.5
|
2.2
|
3.0
|
5.5
|
5.5
|
7.5
|
|
|
設備重量
|
DMC(A)
|
1350
|
1620
|
1850
|
2360
|
2800
|
3200
|
|
DMC(B)
|
1220
|
1470
|
1670
|
2150
|
2540
|
2880
|
|
本體和灰斗
13.1除塵器設有脈沖閥防雨棚、排水設施、檢修扶梯平臺，灰斗和卸灰閥門的連接法蘭上檐設計有突出部分，避免了雨水的下衍損壞密封材料。
各項設施的設計采用人性化理念，保護除塵器頂部裝置、方便人員檢修、使用和管理。
13.2除塵器檢修門采用密封結構，重量、大小適合人工開啟。所有孔、門制作裝配結束后，進行密封試驗，確保無變形、無泄漏。
13.3除塵器的灰斗能承受長期的溫度、濕度變化和振動，并考慮防腐性能。 13.4除塵器灰斗設檢修門，所有檢修門、人孔采用快開式，開啟靈活，密封嚴密。
為避免煙氣短路帶灰，灰斗斜側壁與小平方向的交角不小于60°，以保證灰的自由流動。
13.5每一灰斗均能承受附加荷載1200kg并按最大含塵量滿足8h滿負荷運行所需儲存量設計容量。
13.6灰斗及排灰口的設計保證灰能自由流動并排出灰斗。
十二、設備制造工藝
由于本設備體積較大，整個除塵器將由我方盡可能組裝成適合于運輸?shù)慕M合件。
除塵器殼體密封、防雨，殼體設計盡量避免出現死角或灰塵積聚區。所有受熱部件充分考慮到熱膨脹，并做必要的補償。
除塵器箱體成形后光滑平整，無明顯凹凸不平現象，內部筋板布置合理，保證箱體強度和剛性。除塵器本體設計密封、堅固，連接件的尺寸配合公差達到國家標準公差和配合中規定的10級精度。
除塵器壁板制作要求平整，不得扭曲，對角線誤差＜5mm，運輸中部件變形者需校正。
除塵器的所有連續焊縫平直，無虛焊、假焊等焊接缺陷并采用自動焊進行焊接，焊縫高度滿足設計要求，并進行煤油滲漏試驗。箱體和灰斗間采用手工連續焊接，保證焊接的強度和密封性符合相應行業標準。焊接后的焊縫應進行清理焊渣和飛濺物，不允許有明顯的焊渣、飛濺物和銹末清除就涂刷底漆。關鍵部位用手提砂輪機修磨焊縫和飛濺物。
機組的整理滿足以下要求：
所有銳邊及構件加工圓滑以防止造成人員傷害。
金屬表面的清理和整理符合標準工藝。
十三、電氣及儀表、控制
13.1電源
除塵器屬Ⅱ類負荷設備，我方將按貴方提供的二路分開的獨立電源考慮設計。電源為交流380V/220V，50HZ，三相四線制。
我方設備所需的直流電源或其他交流電源，由我方通過貴方提供的交流電源自行解決，并提出所需電源的總負荷。
13.1.1當電源電壓在下列范圍內變化時，所有電氣設備和控制系統應能正常工作：
交流電源＋～5－10%UH長期 -22.5%UH不超過一分鐘；
13.1.2我方在產品電路設計時盡量使電源的三相負載保持平衡。
13.1.3除塵器現場設施，采用必要的防水防塵措施，達到設備露天放置的要求。13.1.4我方的電氣及控制設備將明確提出接地方面要求，并在需要接地的設備上留出接地用的連接端子；13.2儀表及控制
系統采用網絡系統，減少布線，做到投資省、能耗低、操作簡便、運行費用低。
脈沖清灰自動控制采用定時（時間可在操作柜上設定）控制方式。
整套除塵控制系統以除塵器PLC為中心，系統各設備的控制由除塵器PLC實現，并與工廠大系統連接，由除塵系統PLC采集并傳送系統各設備的運行數據。
13.3控制設備
13.4.1我方提供的控制裝置箱柜采用密封結構，能防塵、防塵、防小動物進入，以確保設備安全。
13.4.2控制機柜有足夠的強度和剛度，不易變形；
13.5控制系統要求
13.5.1開關接點通過的連續電流小于其額定值的80%；
13.5.2系統中的運轉設備均設置機械故障檢測和報警裝置，當任一運轉設備發生故障時，立即發出故障信號，并送至操作室內，在主控柜顯示并聲光報警，運轉設備自動斷電停運。
13.5.3隨本體供應的檢測元件、儀表及控制設備選用通用的名牌產品，并符合國家有關標準。控制系統出廠前作相應模擬工況下的動作試驗。電器儀表裝置在出廠前進行測試，保證到現場后，接上電源和氣源即可正常運轉。
十四、售后服務措施
（1）我公司保證嚴格按照合同有關條款合理安排設計、生產，保證設備保質、保量、如期交貨，并對所提供的設備質量負責。生產期間歡迎需方派員到我司進行設備監造，并保證按需方人員要求免費提供檢驗所需的技術資料、圖紙、工具器材等，需方人員有權提出意見，我方將充分考慮并采取必要措施，以保證產品質量。
（2）及時向需方提供各種技術資料，必要時派人員到現場與需方共同做好設備安裝的前期準備工作。
（3）對非賣方責任造成的設備損壞，本公司將優先及時提供配件和修理。
（4）對需方選購的與本合同設備有關的配套設備，本公司提供技術配合，并不由此而發生任何費用。
（5）在設備質保期間，任何由于設備本身缺陷而引起的質量問題由本公司負責免費維修。
（6）本公司長期成本價提供備品備件。
（7）接到買方反映的質量問題信息后，在24小時之內作出答復或派出服務人員盡快達到現場解決，做到用戶對質量不滿意，服務不停止。
（8）長期提供技術指導、咨詢。
（9）公司對設備實行終身跟蹤服務。
泊頭市金珠環保設備有限公司專業生產脈沖布袋除塵器、旋風除塵器、濕式脫硫除塵器、靜電除塵器以及除塵器布袋、除塵器骨架、脈沖電磁閥，脈沖控制儀、氣缸、布袋吊掛、文氏管、螺旋輸送機、卸料器等各種除塵器配件。也可根據客戶要求進行非標設計改造。
